図面の「φ」の意味は？直径・半径どっち？読み方から現場の「マル」まで徹底解説

[著者情報]

執筆者：ベテラン設計技師 Tさん
肩書き： 一級建築士 / 機械設計技術者（現場歴25年）
専門領域： 建築・機械図面の設計、施工管理、新人教育
読者のスタンス： 「最初は誰でも迷うもの。教科書にはない『現場のリアル』を優しく教える頼れる先輩」として、若手の不安に寄り添います。

「この図面の『ファイ50』の部品、在庫があるか確認しておいてくれ」

先輩にそう言われて図面を覗き込んだものの、そこにある「φ50」という記号を見て、一瞬手が止まってしまったことはありませんか？

「これって直径だっけ？それとも半径だっけ……？」と。

実は私も新人の頃、先輩に「マル50のボルトを持ってこい」と言われ、頭の中がハテナでいっぱいになった経験があります。

学校で習ったはずなのに、いざ現場で指示されると自信が持てなくなる。

それはあなたが真剣に仕事をしようとしている証拠です。

結論から言うと、図面の「φ」は100%「直径」を指します。

この記事では、JIS規格に基づく正しい意味はもちろん、現場で「マル」と呼ばれる理由や、半径（R）との見分け方まで、私が25年の経験で培った「生きた知識」を余すことなく伝授します。

これを読み終える頃には、あなたも自信を持って現場の会話に参加できるようになっているはずです。

【結論】図面の「φ」は「直径」を指す記号！半径（R）との違いを解説

図面に記載されている「φ（ファイ）」という記号は、その円の「直径（Diameter）」を示しています。

これは日本産業規格（JIS Z 8317-1）によって厳格に定められた世界共通のルールです。

実務において最も注意すべきは、φ（直径）とR（半径）の関係性です。

これらは円の寸法を示すという点では共通していますが、その数値が指す範囲が根本的に異なる別概念です。

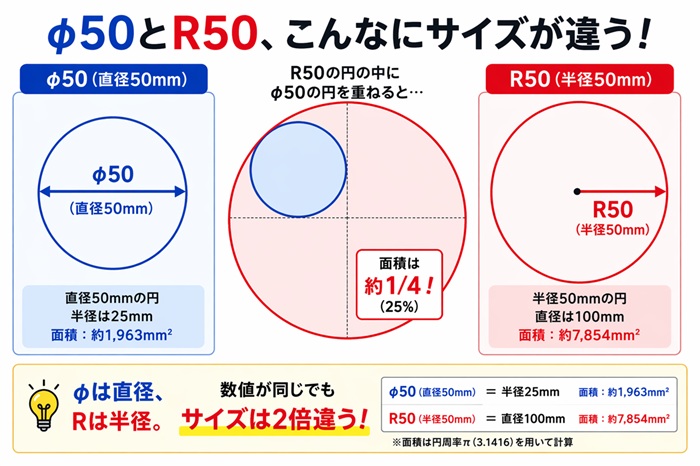

例えば、図面に「φ50」とあれば、その円の端から端までの長さ（直径）が50mmであることを意味します。

一方で「R50」とあれば、それは半径（Radius）が50mm、つまり直径に換算すると100mmの円を指すことになります。

もし「φ50」を「半径50mm」と勘違いして資材を発注してしまえば、届く部品は予定の2倍の大きさになってしまいます。

この取り違えは、現場では「一発アウト」の重大なミスに繋がりかねません。

なぜ「マル」と呼ぶの？現場で使われる「読み方」のバリエーション

「ファイ50」という呼び方は、設計図面を扱う上での正式な読み方です。

しかし、実際に工事現場や加工工場へ行くと、ベテランの職人さんたちが「マル50」と呼んでいるのを耳にすることが多いはずです。

なぜ「φ（ファイ）」という正式名称があるにもかかわらず、現場では「マル」という別称が好んで使われるのでしょうか。

それは、現場の騒音の中でも聞き取りやすく、間違いを防ぐための知恵でもあります。

「ファイ」は「パイ（π）」と音が似ていて紛らわしいですが、「マル」と言えば誰にでも直感的に「円の直径」であることが伝わります。

私も新人の頃、職人さんに「このマル30の鋼管、切っておいて」と言われ、「マルって何ですか？」と聞き返して苦笑いされたことがあります。

今思えば、現場の共通言語を知ることは、技術を磨くのと同じくらい大切なことでした。

✍️ 専門家の経験からの一言アドバイス

【結論】: 現場では、相手に合わせて「ファイ」と「マル」を使い分けるのがプロのコミュニケーションです。

なぜなら、この点は教科書には載っていませんが、職人さんと同じ言葉を使うことで「この新人は現場のことを分かっているな」という信頼関係が築きやすくなるからです。特にベテランの方と話す時は「マル〇〇ですね」と返すと、スムーズに仕事が進むことが多いですよ。

「パイ」と呼ぶのは間違い？新人が知っておくべき注意点と混同しやすい記号

時折、φのことを「パイ」と呼ぶ人がいますが、これは厳密には間違いです。

φ（ファイ）とπ（パイ）は、発音は似ていますが、実務上は全く無関係なエンティティ（概念）です。

πは円周率（3.14…）を示す数学記号であり、寸法を指すものではありません。

現場で「パイ50」と言っても通じることは多いですが、プロの技術者としては「ファイ」または「マル」と呼ぶのが正解です。

また、図面にはφと見間違えやすい記号がいくつか存在します。

特に注意したいのが、数学で使われる「∅（空集合）」や、一部の言語で使われる「Ø」です。

しかし、図面において数字の前に配置されている斜線の入った円記号は、例外なく「直径」を意味すると判断して間違いありません。

📊 比較表
【混同注意！図面で使われる似た記号の正体】

PCで「φ」を出すには？正しい入力方法と文字化け対策

実務で報告書を作成したり、メールで寸法を伝えたりする際、「φ」をどう入力すればいいか迷うこともあるでしょう。

一般的なPCの日本語入力（IME）では、以下の方法で入力可能です。

1. 「ふぁい」と入力して変換
2. 「ぱい」と入力して変換
3. 「まる」と入力して変換

ただし、ここで一つ重要なアドバイスがあります。

最も安全で確実な入力方法は、「直径」と入力して変換することです。

なぜなら、「ふぁい」で変換すると、ギリシャ文字の「Φ」や「φ」など、複数の候補が出てきてしまいます。

これらは環境によっては文字化けの原因になることもあります。

一方で「直径」から変換して出てくる記号は、JIS規格に準拠した製図記号として認識されやすく、CADソフトや社内システムでもトラブルが少なくなります。

まとめ

いかがでしたでしょうか。

図面の「φ」について、もう迷うことはありませんね。

• φは「直径」を指す記号である（半径ではない）
• 正式には「ファイ」、現場では「マル」と呼ぶ
• R（半径）との取り違えは重大なミスに繋がるので厳禁

最初は誰でも新人です。分からない記号に出会うたびに、こうして一つずつ確認していくことが、一流の現場監督・設計者への唯一の近道です。

明日、現場で先輩から「ファイ〇〇」と言われたら、勇気を持って「マル〇〇ですね、了解しました！」と答えてみてください。

その一言が、あなたのプロとしての第一歩になるはずです。

JIS Z 8317-1:2008 製図－寸法記入の方法－第１部：一般原則。直径を示す記号として「φ」を寸法の数値の前に記入することが定められている。

出典: JIS Z 8317-1:2008 – 日本産業標準調査会
