「現場で使う滑車、とりあえず荷重に耐えられれば何でもいいだろう」
――もしあなたがそう考えているなら、非常に危険です。
現場監督として数多くの揚重作業を指揮してきた私、岡本誠は、滑車の選定ミスが原因で起きた「背筋が凍るような事故」を何度も目にしてきました。
1トンの荷を吊る際、滑車の取付部（支点）にはその2倍、2トンの負荷がかかることを正確に把握しているでしょうか？
本記事では、現場監督が知っておくべき「支点荷重の計算方法」から、ワイヤーの寿命を左右する「D/d比」、そして現場の動線を劇的に改善する「スナッチブロックの活用術」まで、実務に直結する知識を網羅しました。
この記事を読み終える頃には、数値に基づいた確信を持って、最適な滑車を選定・発注できるようになっているはずです。
[著者情報]
執筆者：岡本 誠（おかもと まこと）
肩書き： 吊り具安全コンサルタント / 元・大手建設機械メーカー技術責任者
専門領域： 揚重作業の安全設計、JIS規格に基づく吊り具選定、労働安全衛生規則準拠の現場指導。
実績： 30年以上の現場経験を持ち、労働安全コンサルタントとして100以上の建設現場で事故防止指導を行う。「現場の安全は、理論と経験の積み重ねでしか守れない」が信条。
なぜ「1トンの荷に1トンの滑車」では危険なのか？現場で陥る荷重計算の罠
現場監督のあなた、想像してみてください。

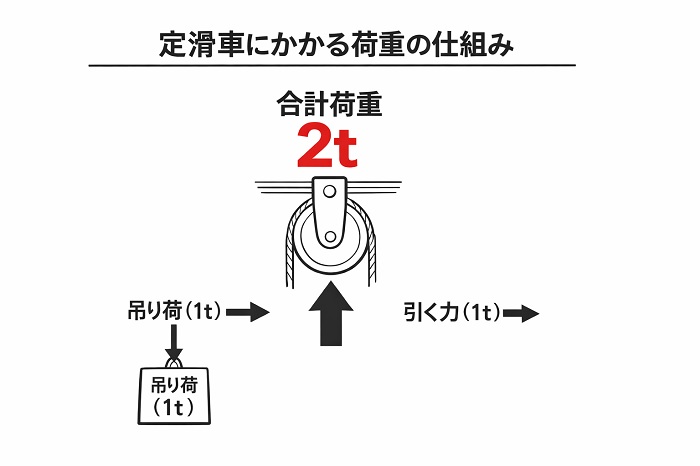

1トンの資材を定滑車で吊り上げる際、滑車を固定しているシャックルや支持点には、一体どれだけの重さがかかっているでしょうか？
「荷物が1トンなのだから、1トン用の滑車で十分だ」と判断してしまったなら、それは重大な事故への入り口です。
滑車の支点（取付部）には、「吊り荷の重量」と「ロープを引く力」の両方が加わります。
定滑車で荷物を吊り上げる場合、摩擦を無視すれば「吊り荷の重量」と同じだけの「引く力」が必要です。
つまり、滑車の支点にはその合計である「吊り荷の2倍の荷重」が集中するのです。
✍️ 専門家の経験からの一言アドバイス
【結論】: 滑車を選定する際は、吊り荷の重量ではなく、必ず「支点にかかる総荷重」を基準にしてください。
なぜなら、この「支点荷重の倍増」は多くの現場で見落とされがちで、支持点やシャックルの破断事故に直結するからです。私はかつて、この計算を怠った現場で、滑車を固定していたアイボルトが根元から引きちぎれる瞬間を目撃しました。幸い怪我人は出ませんでしたが、一歩間違えば大惨事でした。
失敗しない滑車の選び方：スナッチ型と固定型の使い分けと「D/d比」の重要性
滑車の種類を選ぶ際、利便性だけで決めてはいけません。
現場の作業効率と安全性を両立させるためには、「スナッチブロック」と「固定滑車」の構造的違い、そしてワイヤーの寿命を決定づける「D/d比」を理解する必要があります。
スナッチブロック（スナッチ型滑車）は、滑車の枠（側板）が開閉する構造を持っており、ワイヤーの端を通さなくても途中からセットできるのが最大の特徴です。
一方、固定滑車（アイ型・シャックル型）は側板が開かないため、ワイヤーを通す手間はかかりますが、構造がシンプルで強固というメリットがあります。
また、選定時に絶対に無視してはいけないのが「D/d比（シーブ径÷ワイヤー径）」です。
滑車の車輪（シーブ）の直径（D）が、使用するワイヤーロープの直径（d）に対して小さすぎると、ワイヤーに無理な曲げ応力がかかり、素線切れや破断のリスクが激増します。
📊 比較表
【スナッチブロック vs 固定滑車の実務比較】
| 比較項目 | スナッチブロック（開閉式） | 固定滑車（アイ型・シャックル型） |
|---|---|---|
| ワイヤーセット | 横から入れられる（極めて容易） | 端から通す必要がある（手間がかかる） |
| 主な用途 | 既存ラインへの追加、長いワイヤーの使用 | 恒久的な設置、高荷重・高頻度の作業 |
| メリット | 作業準備の時間を大幅に短縮できる | 構造がシンプルで、側板の閉め忘れリスクがない |
| 注意点 | 側板の閉め忘れによる脱落事故に注意 | 設置後のワイヤー交換が面倒 |
「D/d比」の推奨基準は、一般的に10倍以上です。
例えば、10mmのワイヤーを使用する場合、滑車のシーブ径は100mm以上あることが望ましいとされています。
この比率を守ることで、ワイヤーロープの寿命を延ばし、現場の安全性を高めることができます。
【実践】安全荷重（SWL）シミュレーションと、プロが信頼する主要メーカー
では、具体的にどのように滑車を選定すべきか。
その手順をシミュレーションしてみましょう。
重要なのは、「吊り角度による荷重の変化」を計算に入れることです。
ロープが滑車を通る角度（抱き角）によって、支点にかかる荷重の倍率は変わります。
角度が0度（平行）に近いほど荷重は2倍に近づき、角度が広がるほど荷重は減少します。
📊 比較表
【吊り角度別・支点荷重倍率早見表】
| ロープの角度 | 支点荷重の倍率（吊り荷重量に対して） | 備考 |
|---|---|---|
| 0度（平行） | 2.00倍 | 定滑車で真下に引く場合 |
| 60度 | 1.73倍 | |
| 90度 | 1.41倍 | |
| 120度 | 1.00倍 | 吊り荷と同じ重さが支点にかかる |
プロが選ぶ信頼のメーカー:
現場監督として、私が自信を持って推奨できるメーカーは以下の通りです。
- 大洋製器工業株式会社: 吊り具の国内トップメーカー。強度計算のデータが豊富で、JIS規格に準拠した信頼性が抜群です。
- 株式会社スリーエッチ (H.H.H.): 小型から中型滑車のラインナップが非常に充実しており、現場での入手性も高いのが魅力です。
選定の際は、これらのメーカーのカタログに記載されている「使用荷重（SWL）」が、先ほど計算した「支点荷重」を上回っていることを必ず確認してください。
事故を防ぐ「点検・廃棄」のチェックリスト：労働安全衛生規則の基準
滑車は一度購入すれば一生使えるものではありません。
過酷な建設現場では、シーブの摩耗やフックの変形が刻一刻と進みます。
労働安全衛生規則に基づき、以下のチェックポイントで定期的な点検を行ってください。
✍️ 専門家の経験からの一言アドバイス
【結論】: 「まだ大丈夫だろう」という主観を捨て、数値で廃棄を判断してください。
なぜなら、滑車のシーブ（溝）が摩耗して細くなると、ワイヤーロープが食い込み、予期せぬタイミングでワイヤーが破断するからです。特にベアリングのない安価な滑車は、軸の摩耗が早いため注意が必要です。
滑車の廃棄基準チェックリスト:
- [ ] シーブの摩耗: 溝の深さが元の寸法の10%以上減少している。
- [ ] フックの開き: フックの口幅が新品時より5%以上広がっている。
- [ ] 亀裂・変形: 側板やフックに肉眼で確認できるクラック（ひび）がある。
- [ ] 回転不良: シーブを手で回した際、異音がしたり、引っかかりを感じる。
これらの項目に一つでも該当すれば、その滑車は「寿命」です。
現場監督の決断一つで、防げる事故があります。
まとめ：あなたの判断が現場の命を守る
滑車選定の要点を振り返りましょう。
- 支点荷重は吊り荷の最大2倍で見積もる。
- D/d比は10以上を確保し、ワイヤーの破断を防ぐ。
- スナッチ型は便利だが、側板の閉め忘れに厳重注意する。
- 定期点検を行い、基準を超えた摩耗があれば即廃棄する。
「滑車一つ」の選定ミスが、現場全体の安全を揺るがすことになります。
今回ご紹介した数値と基準を、ぜひあなたのポケットに忍ばせておいてください。
確かな知識に基づいた選定こそが、プロの現場監督としての信頼を築く第一歩です。
